نوعیت سیخ ها و اتصال و پیوند (Lapping) سیخ ها

نوعیت سیخ ها و اتصال و پیوند (Lapping) سیخ ها

نوعیت سیخ ها و اتصال و پیوند (Lapping) سیخ ها در عناصر آهن کانکریتی قرار ذیل است :

1 ) پایه :

Lapping =(50-65)db  or :
Lapping=(50 to 70)db
db=diameter of Bar
(IS Code)

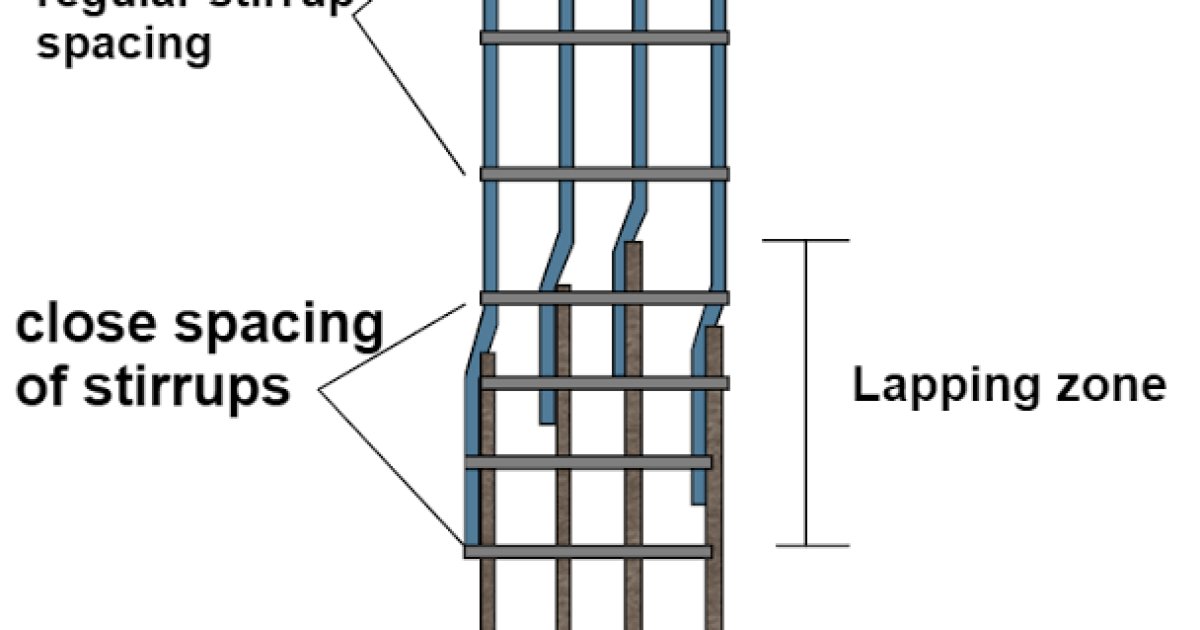

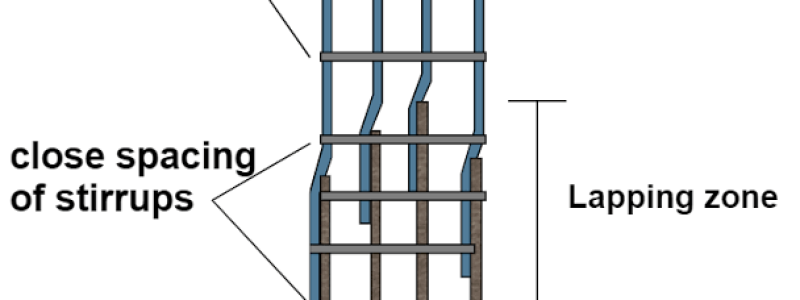

 در پایه ها در دو قسمت پیوند سیخ صورت میگیرد .
1- پایان تهداب که سیخ انتظار (Dowel) یا ریشه میگویند (50db).

2- در قسمت اتصال گادر و بیم(Critical Joint Area) پیوند سیخ ها  هاصورت میگیرد.
(Starter Bar Length= 65db)


2 ) گادر ها :

در گادر های نارمل آهن کانکریتی:

ناحیه فشاری گادر که بالاتر از محور خنثی بوده که سیخهای تقویتی انداخته میشود(سیخهای 12 و 14 ملی) و سیخ های منفی نیز در قسمت بالایی گادر در اتکا ها به اندازه(L/4) انداخته میشود.

Compression zone :
Lapping=24db

ناحیه کششی گادر که در پایان محور خنثی بوده و سیخ های اساسی انداخته میشود( بطور معمول و به اساس  دیزاین سیخ های 16 ملی).

Tension Zone :
Lapping=40db

 گادر های کُنسلی (Cantilever):
ناحیه فشاری و کششی برعکس گادر های نارمل آهن کانکریتی  بوده که ناحیه کششی و فشاری آن نظر به محور خنثی معکوس است.


3 ) سقف(slab) :
تفاوت های عمده سلب های یکطرفه و دو طرفه  :
1.نسبت طول بر عرض در سلب یکطرفه بزرگتر از دو (L/w>2)است و از دو طرفه کوچکتر از دو (L/w <2) است.
2.درسلب یک‌طرفه بیم ها به دوطرف قرار دارند اما در دوطرفه به چهار طرف سلب.

3.بارها در سلب یکطرفه بارها(Loads) بدو طرف بالای بیم ها توزیع مساویانه میشود اما در سلب دوطرفه بارها به چهار طرف یعنی بالای چهار بیم به شکل ذوذنقه یی تقسیم می‌شود.
4.در سلب یک طرفه سیخ های اصلی به یک طرف انداخته میشود اما در دوطرفه به دو طرف.
5.در سلب یک طرفه مومنت زیاد ایجاد نمی‌شود بنا مومنت مثبت زیاد موجود نیست ،اما در دوطرفه در فواصل( L/2و L/4) مومنت های مثبت شروع می‌شود به همین دلیل سیخ های در همین فواصل خم شده ودر پایین سلب قرار می‌گیرد.

6. در سلب های یکطرفه سیخ های اساسی یا محاسباتی(Main Rebar) در عرض سلب انداخته میشود و قطر آن نسبت به سیخ های طولی بزرگتر بوده(12mm)، و نیز سیخ های تقسیماتی بار(Construction Rebar) در طول سلب انداخته میشود و قطر آن کوچکتر بوده (10mm).

7. در سلب های یکطرفه سیخ های اساسی یا محاسباتی در یک جهت (طولی ) و در سلب های دوطرفه  در دو جهت (طولی و عرضی ) انداخته میشود‌.


در شبکه سیخبندی اندازه جال های سیخ توسط سترکچر دیزاینر تعین شده و دیزاین میگردد.

در شبکه سیخبندی(Steel Mesh) سیخ های مثبت برای مومنت مثبت دیزاین شده و در جال پایان انداخته میشود و سیخ های منفی که برای مومنت منفی دیزاین شده  و در جال بالا انداخته میشود.

 در سلب ها در قسمت اتصال یا پیوند سیخ ها صورت می گیرد که مومنت صفر باشد‌(M=0).
 ‌که اکثرا در سلب های دوطرفه  در قسمت های وسط  سلب اورلپ صورت نگیرد چون مومنت اعظمی  می باشد.
اما در سلب های یکطرفه که مومنت مثبت بسیار کم و ناچیز بود و در سلب های دوطرفه مومنت مثبت در فواصل( L/2و L/4) مومنت های مثبت شروع می‌شود به همین دلیل سیخ های در همین فواصل خم شده (Bend) ودر پایین سلب قرار می‌گیرد.

طول اورلپ در سلب :
 Lapping=60db
(IS Code)

-------------------------

تهیه و ترتیب : ناصر "منصور"👷🖋📚📕❤



------
اگر از بنده کمی و کاستی سهوا صورت گرفته باشد بابت آن پوزش میخواهم ...
ممنون
